一、項目成果簡介

本項目基于壓電薄膜和太陽能薄膜材料，設計了可以收集射頻、光能、振動能量的新型天線。

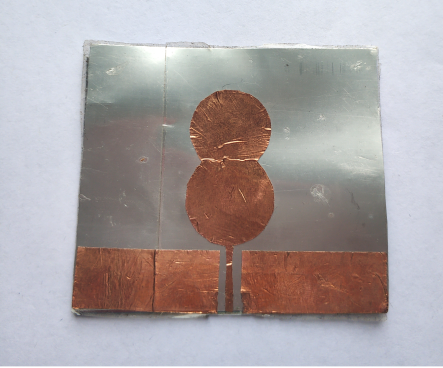

圖1 天線實物正面

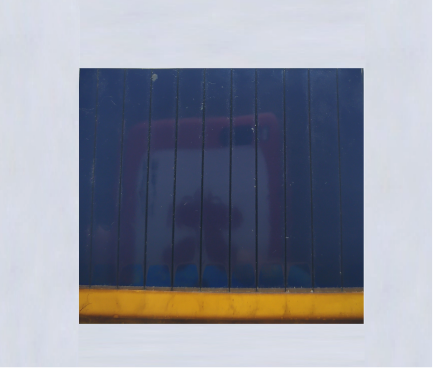

圖2 天線實物背面

二、性能指標

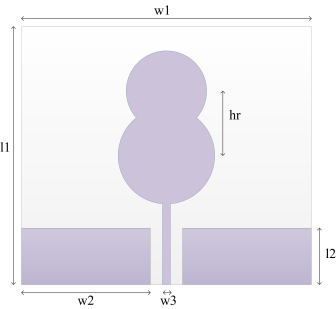

天線介質基板采用的太陽能薄膜以及PVDF壓電材料，其介電常數分別為11.5和9.5，厚度為0.5mm和0.1mm，寬W=60mm,長L=50mm；疊圓形貼片的尺寸為：兩個圓的半徑分別為r1=8.4mm和r2=9mm，圓心距hr=14mm。

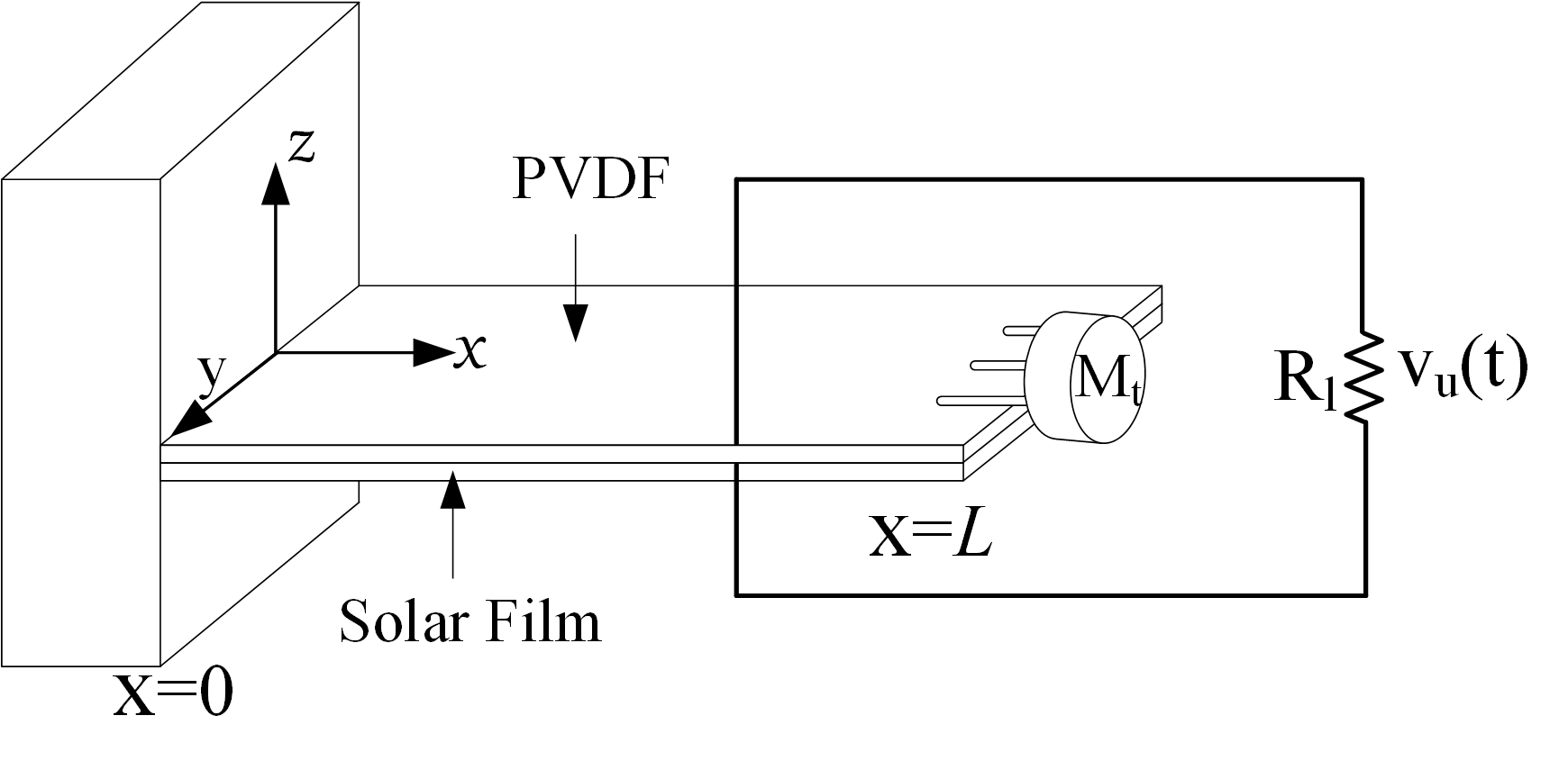

天線示意圖

天線帶寬為2-3GHz。當天線在2.4GHz處距信號發射源50厘米（3dBm）時，輸出電壓為2.02V；當天線與信號發射源相距50厘米（3dBm）。在75Hz的振動激勵下，輸出電壓和功率可以達到1.5V和1.13mW；當光強度為100mW/cm2時，輸出電壓為1.42V，輸出電壓可以達到1.3V。

三、適用范圍、市場前景

射頻、光能、振動能量混合收集天線，將三種能量收集裝置集成在一起，實現了一體化的設計理念。不但適應環境多樣性，還可以收集到更多的能量為低功耗電子器件和傳感器節點供電。適用于物聯網低功耗傳感器的自供電，具有廣闊的市場前景。

四、投資概算

投資概算100萬。

五、合作方式

轉讓；轉讓加提成；合作生產。
