一、項目成果簡介
工件起皺、開裂是金屬板料沖壓成形時最常見的缺陷。究其原因,模具表面微觀結構及其摩擦特性是其“幕后黑手”,發揮至關重要作用。本項目提出激光分區復合織構模具技術,在模具表面有利摩擦區域和有害摩擦區域,分別加工增摩凸體形貌和減摩凹體形貌的復合織構,實現對模具表面摩擦特性分布的主動調控,改善工件材料流動均勻性,降低工件開裂、起皺概率。項目組自主研制激光復合織構設備,并配備機械手,可滿足大型汽車覆蓋件模具的加工要求。并在筒形、盒形、彎管、輥彎模具上開展初步工程應用試驗,結果顯示,成形件均勻性均明顯改善。
二、性能指標

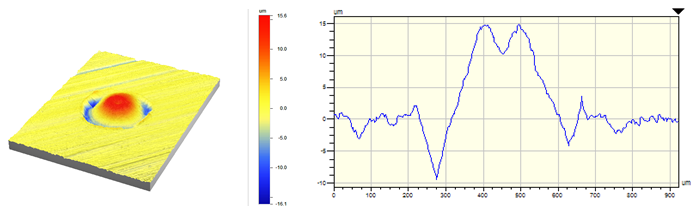

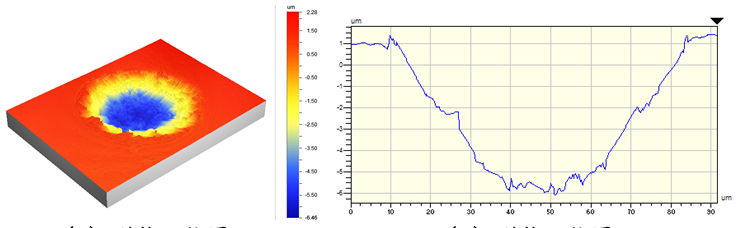

以筒形模為例說明。在凸模圓角區加工凸體織構,在凹模圓角區加工凹體織構,如下圖所示。相對于原模具,織構模具加工工件板厚變化幅度減小了39.89%。
三、適用范圍、市場前景
用于沖壓成形領域,提高工件厚度均勻性。
本技術與其它模具技術相比,具有不可替代的功能,別具一格、自成一體、獨樹一幟。擁有完全自主知識產權,相關理論、技術、裝備已較為充分,具有廣闊的產業化前景。
四、投資概算

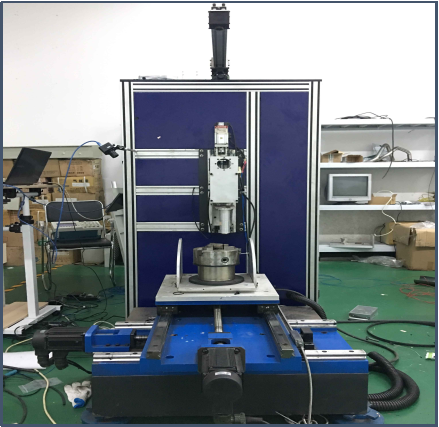

設備費用80-200萬,具體面議。設計圖及原型機如下圖所示。
件均勻性均明顯改善。
五、合作方式
設備定制、代加工
地址:江蘇省常州市武進區常武中路801號天潤科技大廈C座5樓
電話:15805282373(邱光宇)
